[x-axis]where = top
[hic matrix]file = hic_data.h5
title = Hi-C data
colormap = RdYlBu_r
#colormap = Reds# depth is the maximum distance plotted in bp. In Hi-C tracks# the height of the track is calculated based on the depth such# that the matrix does not look deformeddepth = 200000transform = log1p
file_type = hic_matrix
[tads]file = domains.bed
file_type = domains
border color = black
color = none
line_width=1.5# the tads are overlay over the hic-matrix# the share-y options sets the y-axis to be shared# between the Hi-C matrix and the TADs.
overlay previous = share-y
[spacer][bigwig file test]file = bigwig.bw
# height of the track in cm (optional value)height = 4title = ChIP-seq
min_value = 0max_value = 30transform = log1p
[spacer][test arcs]file = test.arcs
line_width = 3color=purple
#color = RdYlGntitle = Loops
height = 3[test gene rows]file = genes_bed12.bed
height = 3title = UCSC bed12 genes
fontsize = 8style = UCSC
gene_rows = 3color=black
border color = black
[3 ]Fidel Ramírez, Vivek Bhardwaj, Laura Arrigoni, Kin Chung Lam, Björn A. Grüning, José Villaveces, Bianca Habermann, Asifa Akhtar & Thomas Manke. High-resolution TADs reveal DNA sequences underlying genome organization in flies. Nature Communications (2018) doi:10.1038/s41467-017-02525-w
pyGenomeTracks——表观多组学个性化track可视化工具
发布时间：2020-03-26 10:48 文章来源：未知 作者：百替生物

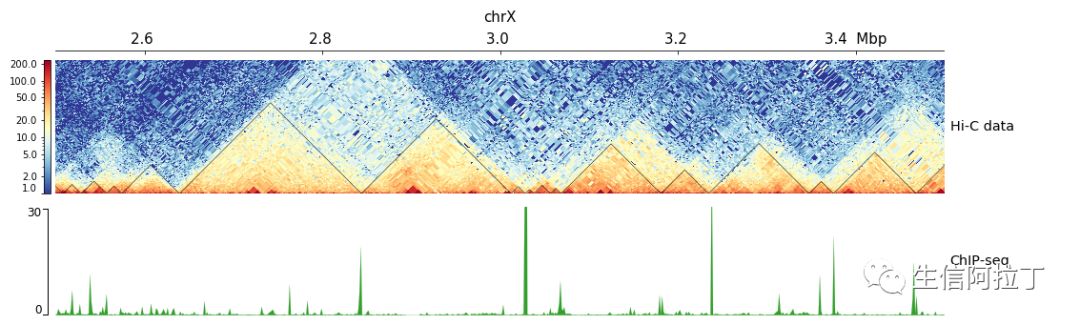

在表观多组学联合分析中，我们经常会遇到想对某个区域可视化，每当看到高分文章里漂亮的tracks图，就羡慕不已。今天小编就给大家介绍一款非常好用的python包—pyGenomeTracks，它能够满足Hi-C、ChIP-seq/ATAC-seq、RNA-seq和BS-seq等多种组学数据类型。接下来，就让我们一步步了解下如何实现的吧！
pyGenomeTracks的使用方法很简单易懂，首先需要生成相应的配置文件hic_track.ini（可以自己编辑也可以用make_tracks_file命令自动生成)，然后用pyGenomeTracks命令对特定区域生成相应的hic_track.pdf便可。
命令如下所示：

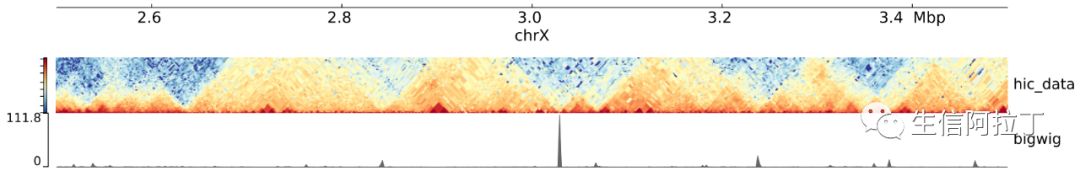

有小伙伴马上发现，画出来的结果跟最上面展示的有些差异。这是因为很多时候我们需要对配置文件track.ini进行修改。另一方面，我们需要设计自己个性化的track，比如基因注释文件，甲基化CpGs位点还有Loops，AB compartments等等，有时候因为数据的特殊性我们还得稍微调整下参数。因此为了画出能够直接用于文章发表的精美的tracks，还是很有必要对一些基本概念了解清楚的。
01 软件安装
pyGenomeTracks需要python >=3.6，这里小编建议用Anaconda3安装。
前几期我们有介绍如何安装Anaconda3，有需求的小伙伴可以点后面链接看看，大家按照步骤安装就可以了，Anaconda3会自动安装python3.6的。
02 文件格式
bigwig
bed3（TAD domain），bed4（可视化peaks区域），bed6（最简单的基因格式），bed12（UCSC gene format）
arcs（Loops）
Hi-C matrices
bedgraph
epilogos
narrow peaks
按照软件说明， pyGenomeTracks可以对以上文件格式进行可视化，接下来小编对主要的几种格式进行介绍。
bigwig是一种十分常用的二进制可视化格式，可以直接由bam文件生成。
小编这里没有对bedgraph格式尝试成功，大家如果也不行的话，可以转成bigwig格式再用 pyGenomeTracks画。
目前，ChIP-seq、ATAC-seq和RNA-seq的信号强度都可以用bigwig文件可视化的。另外BS-seq的CpGs甲基化位点和Hi-C组学的AB compartments（PC1值）也可以生成bedgraph格式再转bigwig。
bed格式的种类非常多，包括bed3、bed4、bed6、bed12等，它们的共同点是前3列都是chr、start、end。
第4列是名称，如果是基因我们通常用symbol名，第5列的信息一般不重要（可以都用0），第6列是基因的+-链信息。

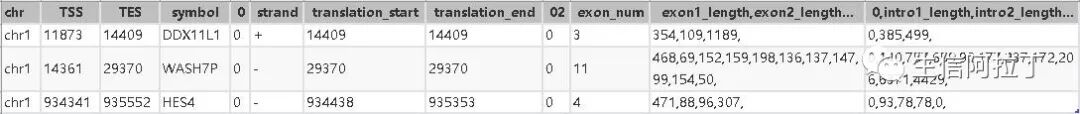

这里我们主要介绍下bed12格式，专门用于USCS gene format可视化的。
其中translation_start，translation_end需要在TSS，TES范围内，用TSS，TES也是可以。
其实我们可以用gtf生成genePredName.txt文件，然后按照上面格式要求自己写脚本生成bed12便可。
备注
bed是0-based格式，也就是从0开始，左闭右开[ )区间，如果出现start=end的情况（如对SNP位点用bed格式可视化时），pyGenomeTracks会报错。另外我们还必须对bed文件进行sort才行。
Hi-C组学除了前面我们提到的TAD_domain.bed格式和AB compartment用bedGraph表示外，我们还有利用matrix文件画热图以及利用interaction信息画Loops。
1）loops.arcs

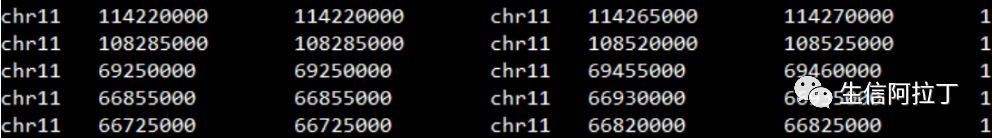

Loops必须采用arcs格式，如下图所示。
2）matrix.h5
matrix必须用h5格式，如果我们利用HiCPro软件得到的matrix需要转成h5格式。我们可以利用HiCExplorer软件来完成，它可以对h5,cool,hic,homer,hicpro这些格式相互转换。
03 软件实操
参考2部分准备以下文件：
file = hic_data.h5
file = domains.bed
file = bigwig.bw
file = test.arcs
file = genes_bed12.bed

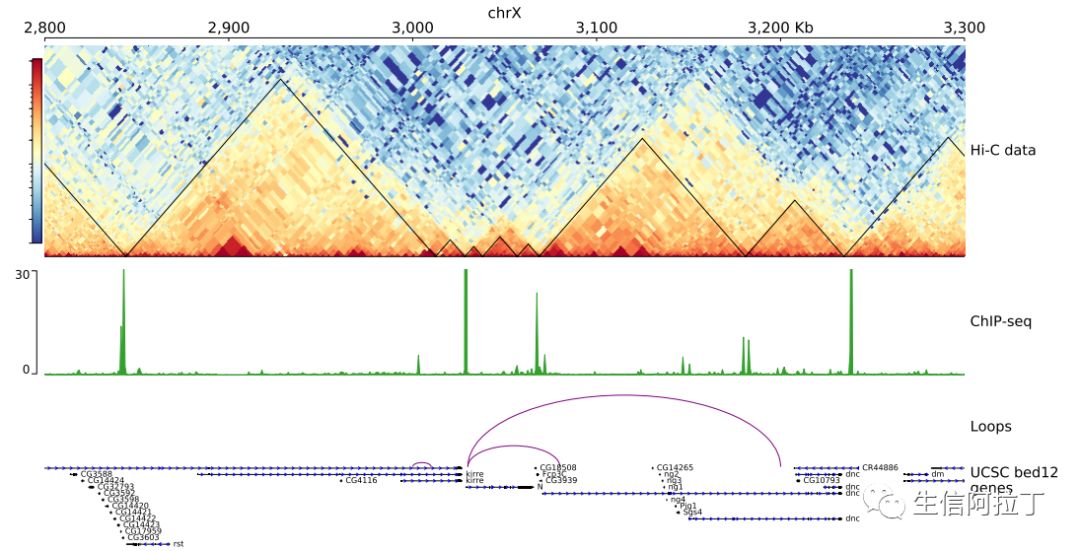

生成以下配置文件test.ini
可以用make_tracks_file自动生成，之后参考以下内容修改，需要注意的是：
depth作为热图的高度可以调整，颜色colormap也可以为Reds。另外min_value，max_value ，transform也可以根据实际情况调整。
以上，就是本次分享的全部内容了，是不是很容易就能实现呢！其实小编这里主要还是起着抛砖引玉的作用，更多精美漂亮的图还等着各位小伙伴去一一尝试哦！另外该包的作者在github网址有很详细的examples。大家有兴趣的话可以去https://github.com/deeptools/pyGenomeTracks/tree/master/pygenometracks/tests/test_data下载钻研。
参考资料：
[1] https://github.com/deeptools/pyGenomeTracks
[2] https://hicexplorer.readthedocs.io/en/latest/content/installation.html
[3 ]Fidel Ramírez, Vivek Bhardwaj, Laura Arrigoni, Kin Chung Lam, Björn A. Grüning, José Villaveces, Bianca Habermann, Asifa Akhtar & Thomas Manke. High-resolution TADs reveal DNA sequences underlying genome organization in flies. Nature Communications (2018) doi:10.1038/s41467-017-02525-w
来源：“生信阿拉丁”公众号
