实验数据是科研文章中十分重要的部分，是文章观点最直接的证明，也是审稿人和读者最关注的部分。规范、美观的实验数据表达会让人眼前一亮，很好地完成说明文章观点的任务。本文将主要针对实验数据的绘图，阐述这类论文插图表达的规范性。
插图的组成
科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。数据图的主要构成部分由图1表示：

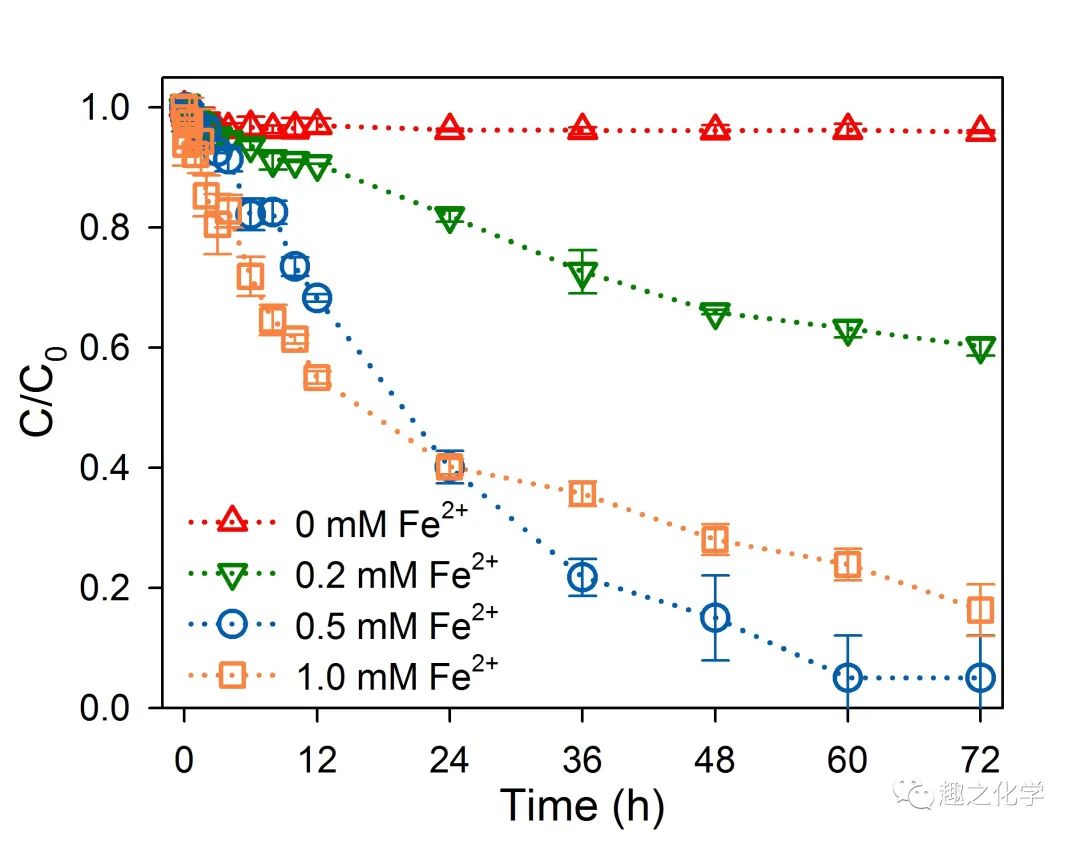

图1 数据图的基本构成

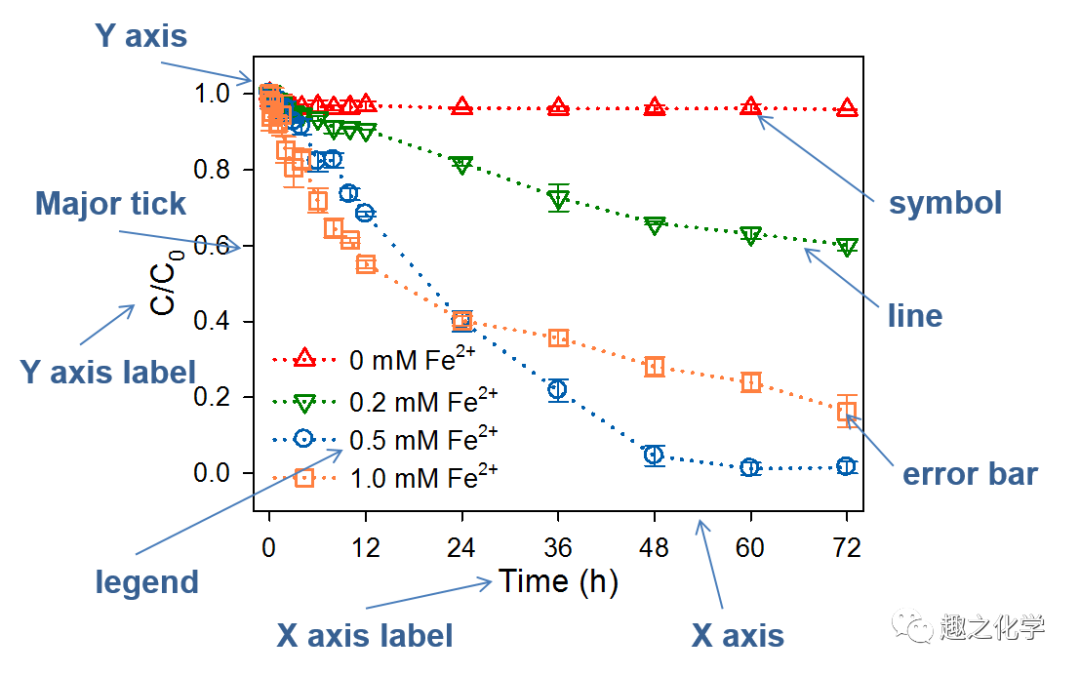

以上部分是数据图的必要组成部分，它们往往都是不可或缺的。
除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。
插图的清晰度与尺寸
不同期刊对论文插图的要求不同，但是基本的要求往往是一致的，即要求图的清晰度足够。作者在投稿前应仔细对照期刊的Guides for authors，对于不符合期刊要求的图应作出相应的修改。
此外，插入论文的图应保持纵横比，防止对图片进行横向拉伸和纵向拉伸，从而导致图形失真，如图2所示。
图2 横向拉伸导致图形失真
对于摘要图（Graphic abstract）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。但是为了插图的阅读性，以及为了版面的利用率，作者需要特别注意图的尺寸问题。
关于插图的尺寸问题，其实就是掌握好三者的比例：图框、图线、文字。三者的比例需要适中，如果比例不协调就会造成图片的不规范和不美观。

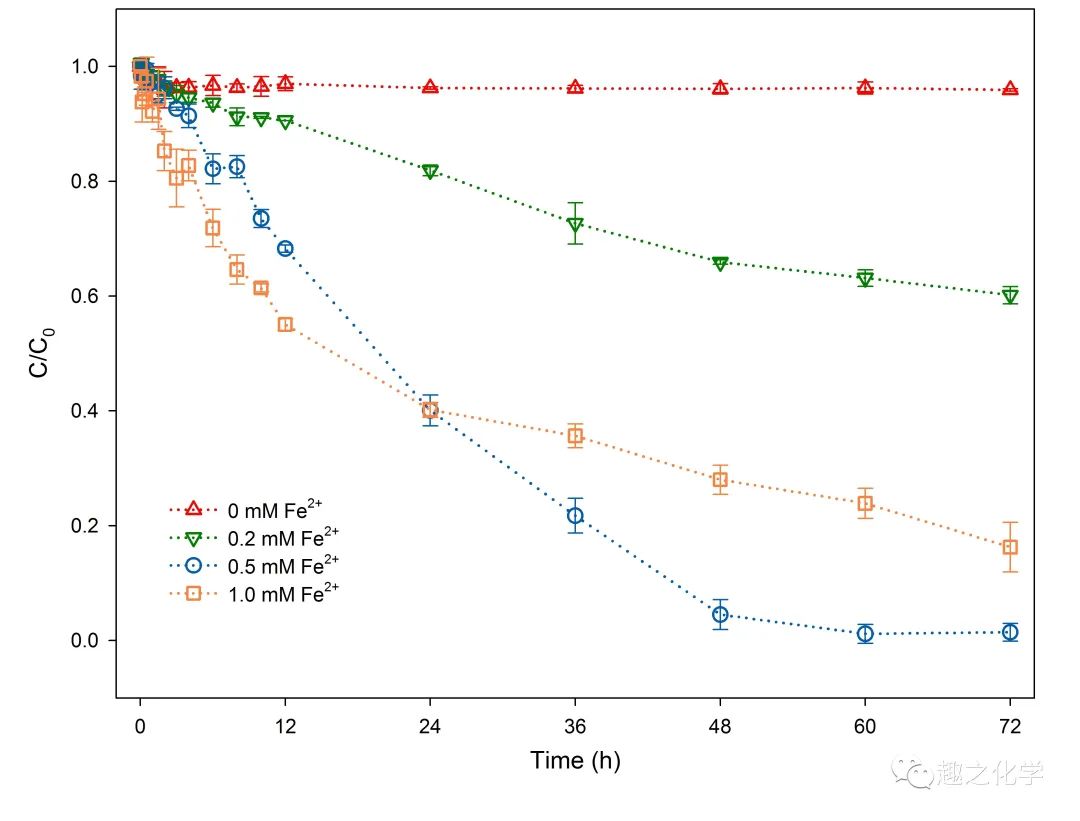

图3 图框的尺寸过大
如上图3所示，因为图框选择得过大，所以导致图中的文字和图线都显得较小，导致阅读不便和版面的浪费。
图4 误差棒超过图框
如上图4所示，由于尺寸选择的不合理，导致图线的误差棒超过了图框。
图线
数据图线是论文插图最核心的部分，是对数据的直接表达。关于论文图线绘制的规范性，主要有以下需要注意的地方。
对于点线图来说，各个数据点之间的连接需要使用直线，在不少论文中对于数据点的连接采用的是平滑曲线，如图5所示。平滑曲线过度预测了数据的走向规律，提供了超出实测数据的信息，应避免使用。
图5 用平滑曲线连接数据点
根据经验，对插图内数据点的直接连接使用折线和虚线或者点划线线型，对插图内的数据点进行拟合使用平滑曲线和实线线型，是比较合理和规范的作图习惯，如图6所示。

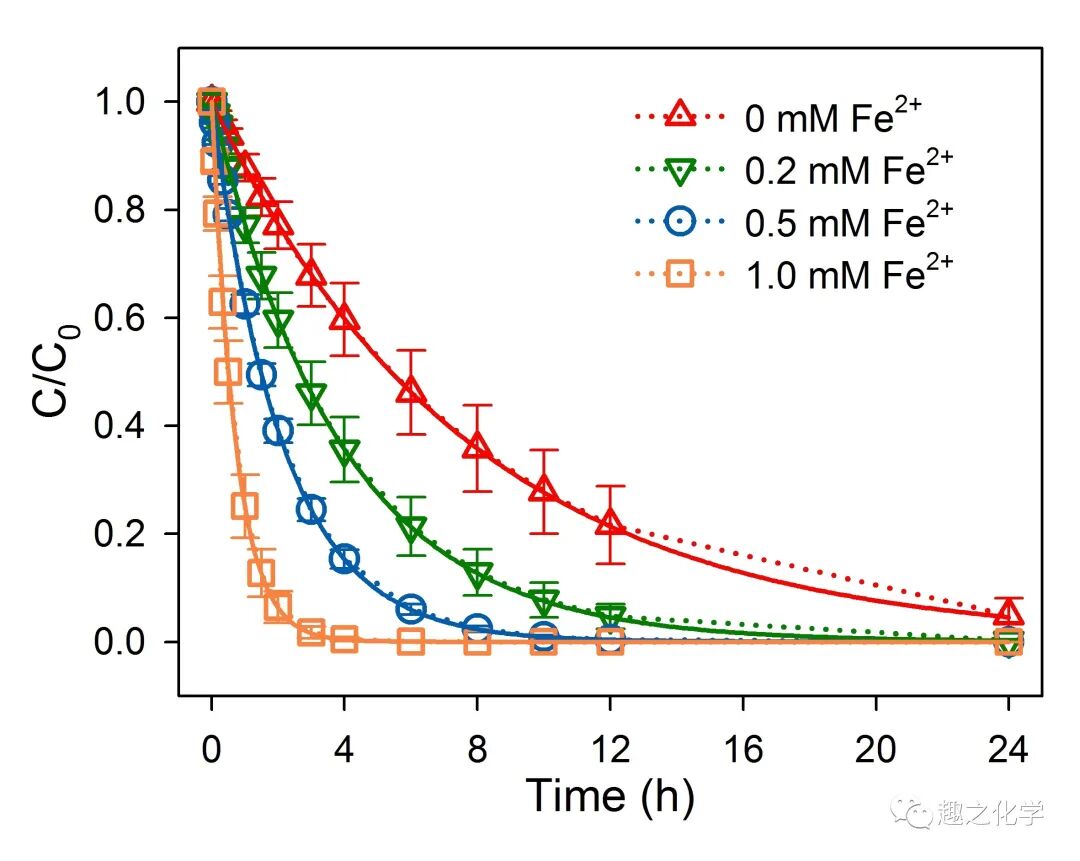

图6 折线连接数据点、平滑曲线拟合数据
此外，在图线绘制过程中，要充分考虑区分各条图线，尤其需要考虑在黑白打印的情况下，依旧可以清晰区分各条图线。所以各条图线需要采用不同的图例。
图7 彩色打印和黑白打印的区别
如图7所示，在彩图中可以较好地区分各条图线，但是当将此图黑白打印时，由于采用了相同的图例，就无法有效区分图中的各条图线了。
坐标轴
坐标轴是论文插图的尺度标注，是论文插图不可或缺的基本组成部分。关于论文插图坐标轴的规范性，常见的问题如下所述。
首先，坐标轴的范围选择要合理，需要充分表达数据却不冗余。

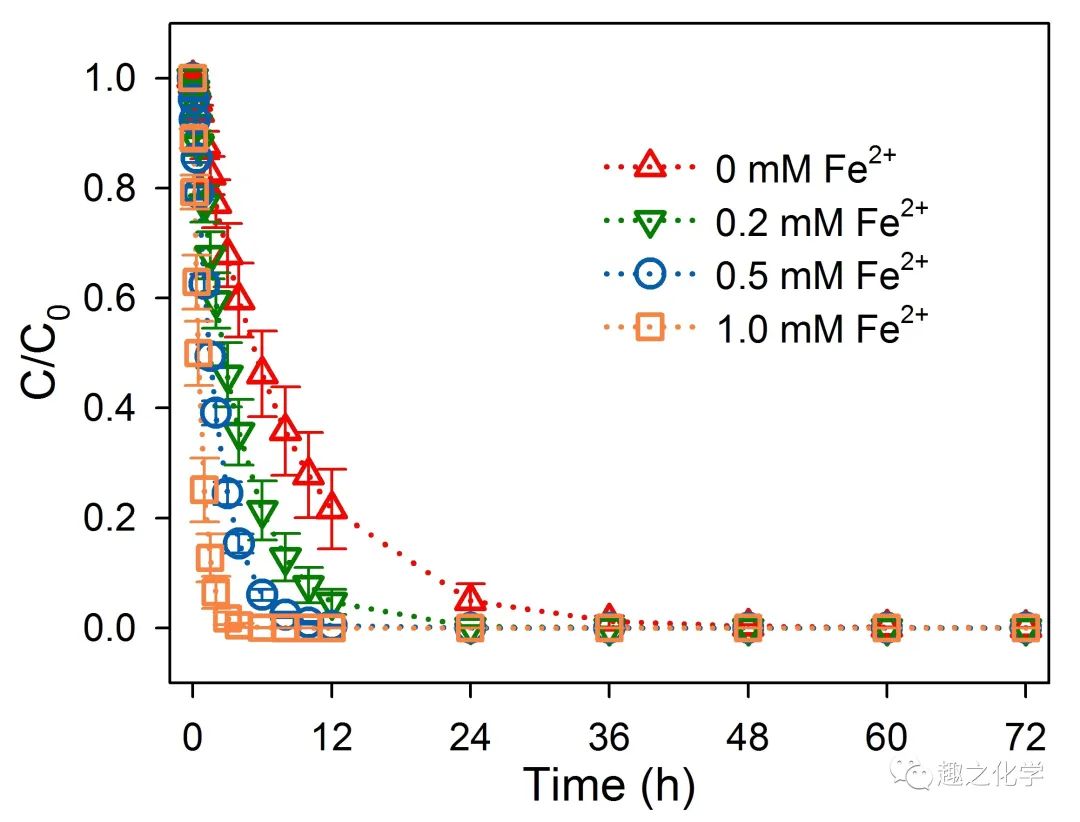

图8 横坐标轴范围过大
如图8所示，由于横坐标轴的范围选择过大，导致数据的有效信息辨识不清。其实这张插图的数据，0-24小时是关键信息，需要充分地进行表达，而36小时以后的数据是不必要的，所以横坐标的范围选取在0-36小时即可。
另外，需要善于运用对坐标轴进行“打断”的技巧。
图9 常规坐标轴和打断坐标轴

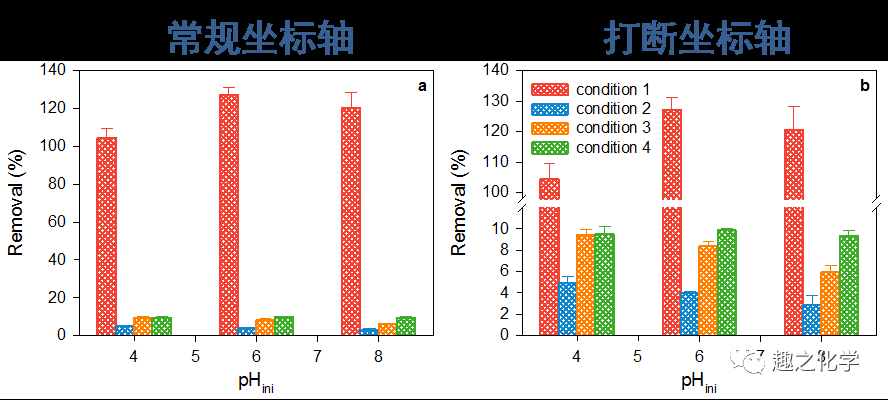

如图9所示，左图选取的纵坐标轴是常规坐标轴，由于condition 1条件下的数据值和其他三个相差太大，导致condition 2-4条件下的数据值比较不清楚，数据没有清晰和有效地表达。而右图中对纵坐标值进行了打断，这样可以充分地表达数据，也清晰地比较了condition 2-4条件下的数据值。
图中文字和图名
关于论文插图中的文字，除了上述的尺寸不宜过大或过小外，还需要特别注意一些细节问题，如上下标、斜体、勿遮挡图线等。

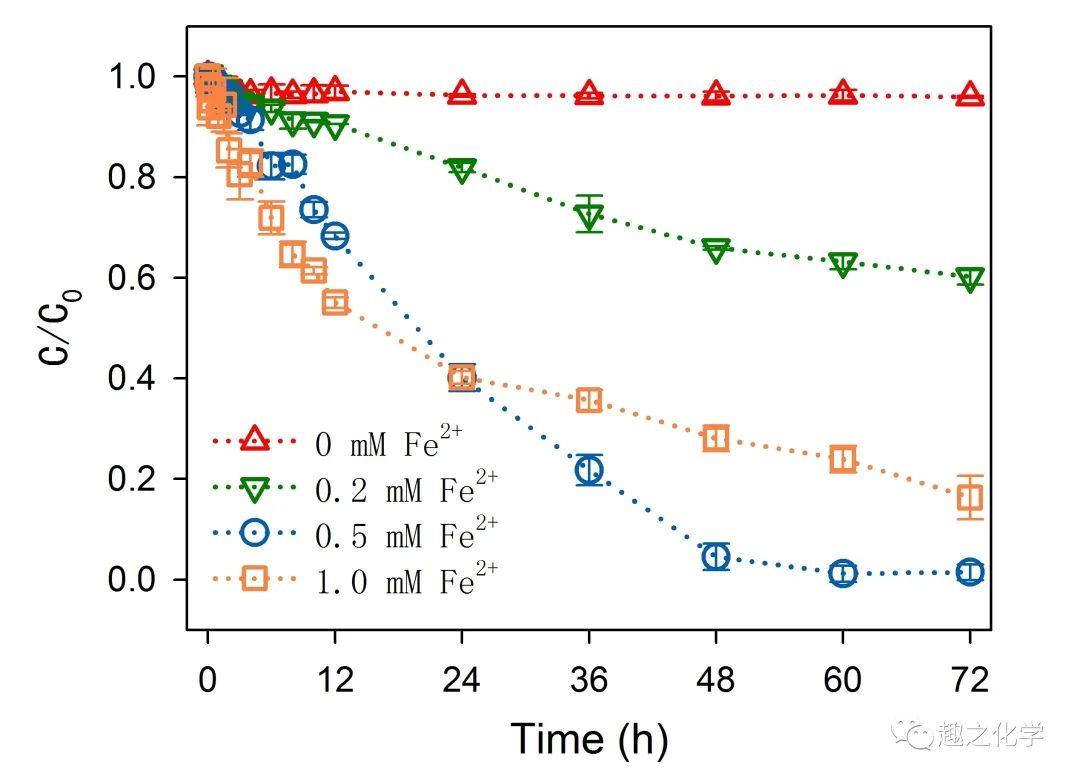

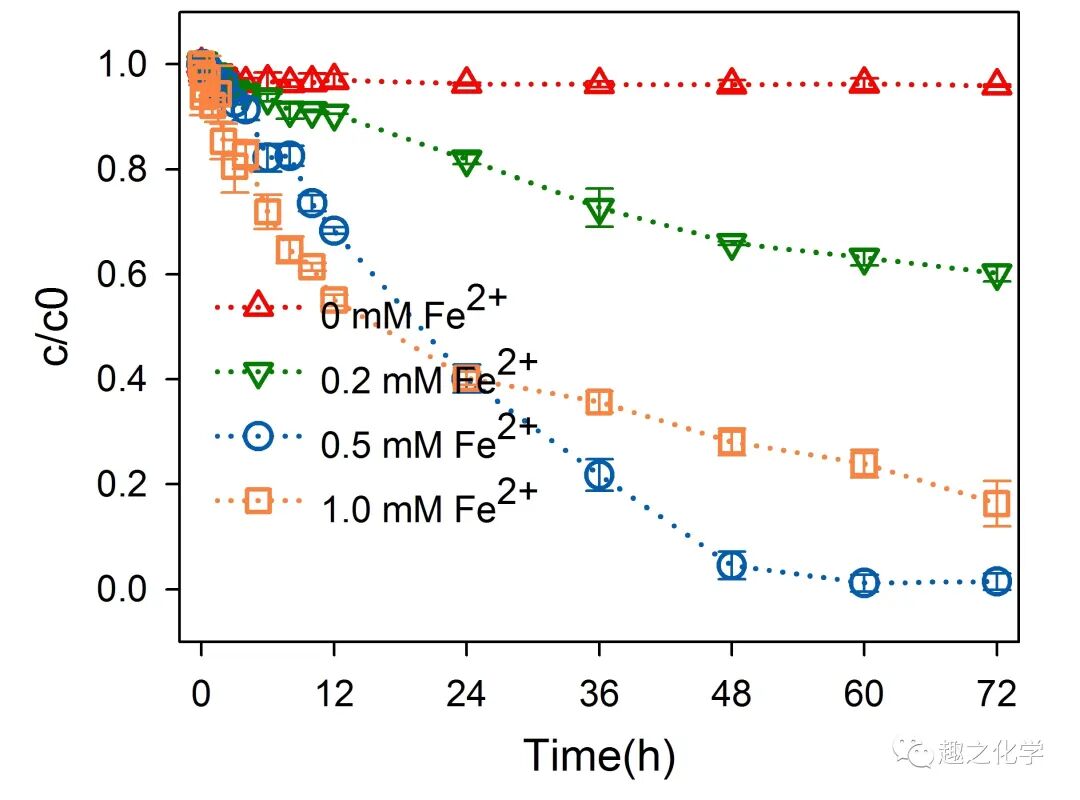

图10 论文插图中文字的不规范
如图10所示，纵坐标C/C0的大小写和下标没有注意，错误地写成了c/c0；横坐标Time和(h)之间缺少了空格；图例中的Fe2+的上标明显偏大，可能是字体调整过程中出现的失误；另外，图例所放置的位置遮挡了部分图线。
规范的论文插图应该做到字体的统一，切忌同一张图内使用多种不同字体，如图11所示。
图11 图内各种字体不统一
另外，图名也是论文插图的重要组成部分，需要注意的是，在论文图名中最好标上重要的反应条件，这样便于读者在阅读时内能尽快理解图的内容。
排布与对齐
当一个插图由多张小图组成时，各个小图排布是一个值得关注的点。
小图之间的间距不宜过大，且如果各个小图的横坐标或者纵坐标是一致的话，可以省去。

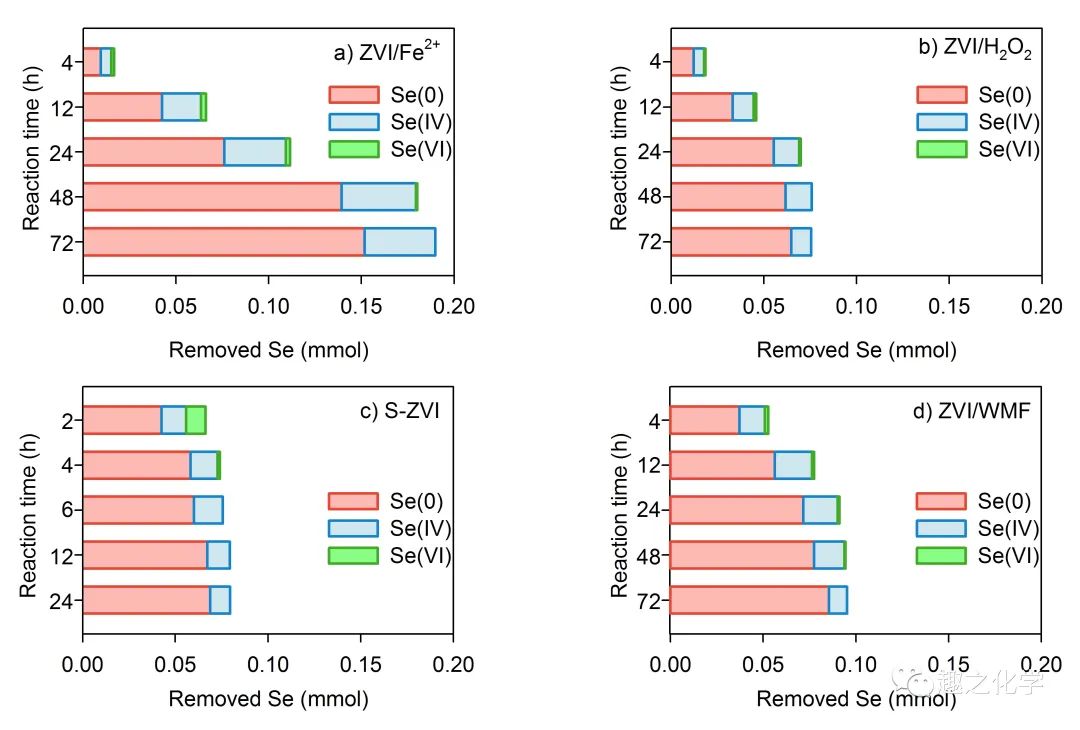

图12 小图间距过大
另外，一般期刊的为双栏排版，因此在排布小图时应事先想好该图是占单栏还是占双栏。具体而言，单栏排布的图不宜过宽，有多个小图时可以竖排；双栏排布的图应考虑好每行的小图数量。如有3个小图的情况下，一列单栏排布或一行双栏排布都是可以接受的，但排成图7所示的形式，既占了双栏的版面，又留了很多空白，不是最优的选择。

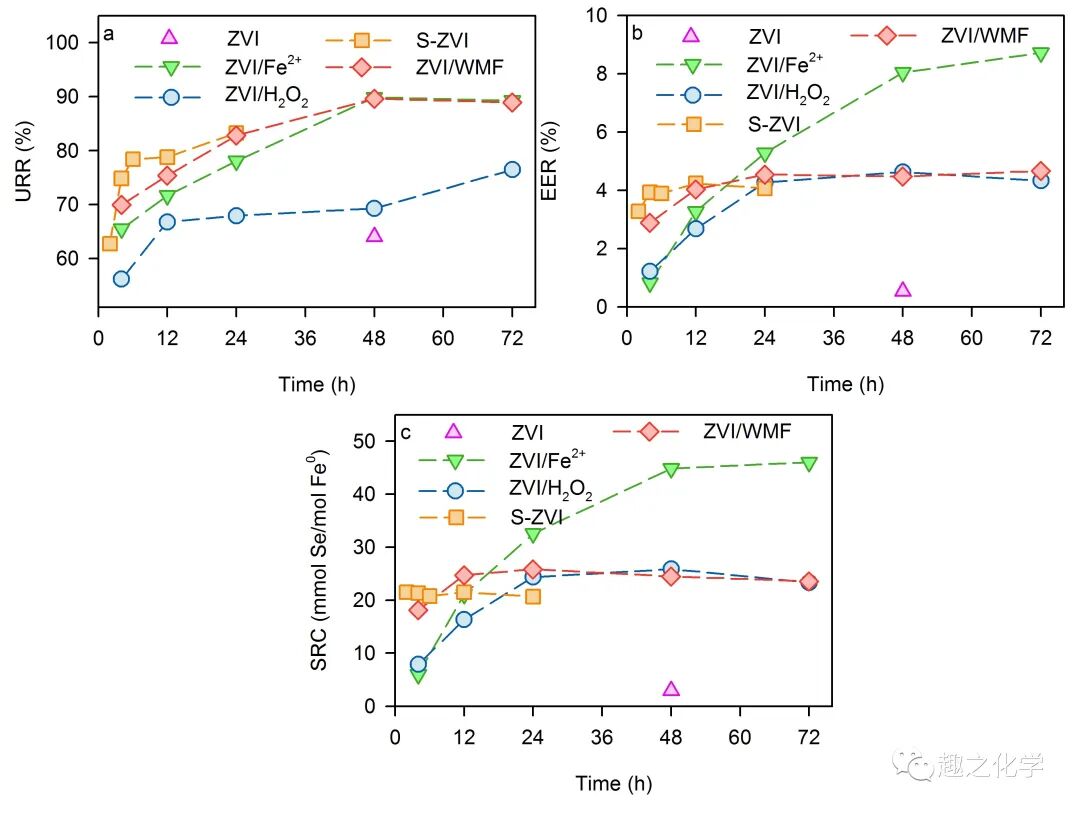

图13 小图排布不合理
当一张论文插图由多张小图组成时，应注意对齐。首先，各个小图应该保持对齐，间距一致；另外，各个小图的编号、横坐标、纵坐标等应该保持对齐，图例也应尽量保持对齐。图14和图15展示了两个反例

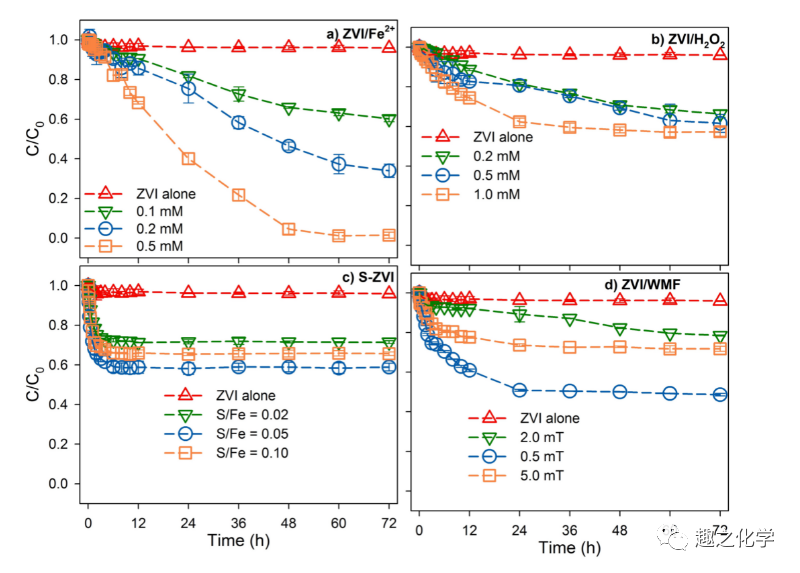

图14 小图、编号、图例未对齐

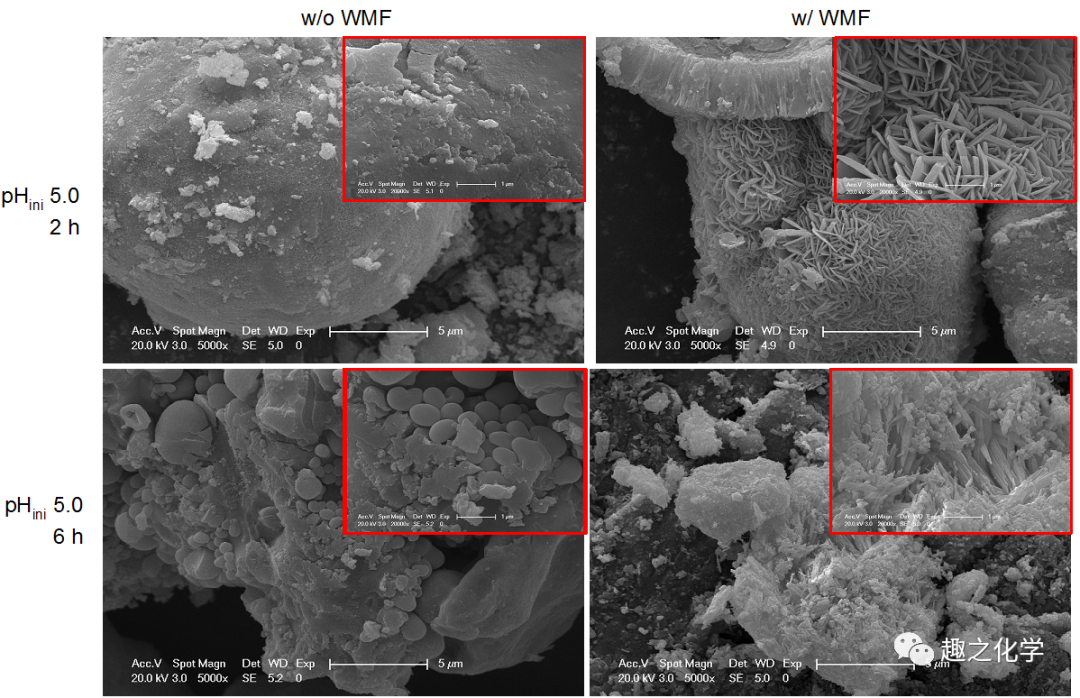

图15 各小图未对齐、横向间距和纵向间距不一致
美观
最后就是作图的美观问题了，这个方面仁者见仁智者见智，没有统一的标准，毕竟关于美的评价，每个人心中都有不一样的标尺。
还是有一些基本的普适标准需要注意一下：
图片颜色的搭配不宜过亮或者过暗。

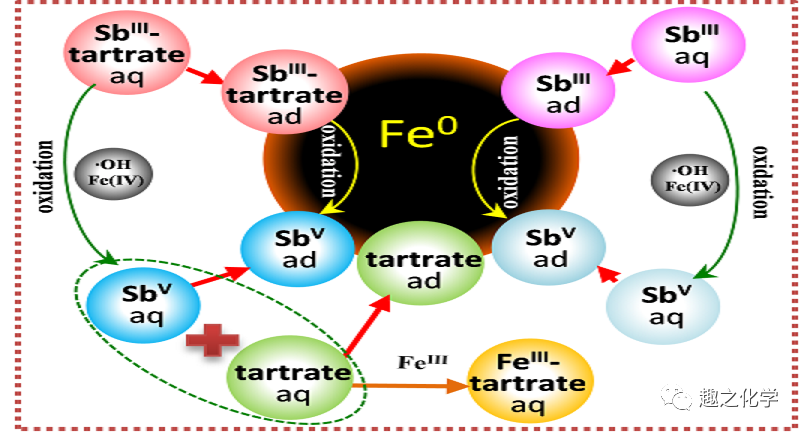

图16 图片颜色的搭配
柱状图的柱子不宜过粗或过细。

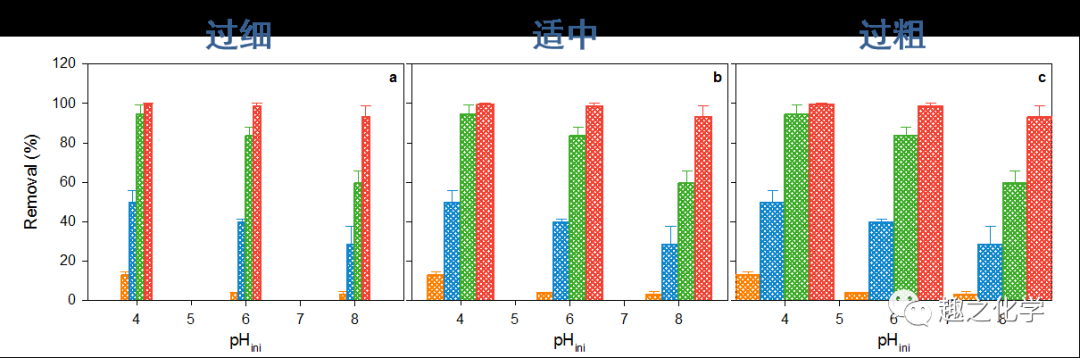

图17 柱状图的粗细
相邻的图线不宜采用相近的颜色，最好采用不同的图例和区别较为明显的颜色。

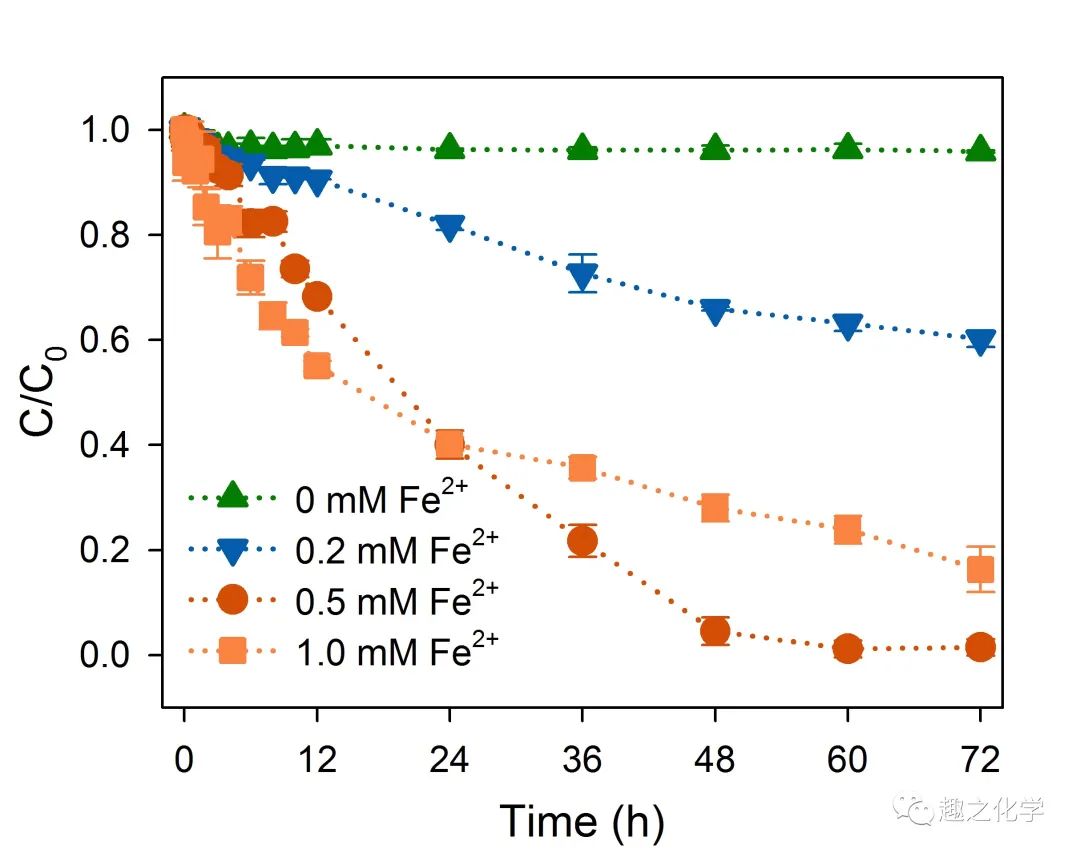

图18 下面两条线颜色较为接近
对于彩图来说，慎用黑色。

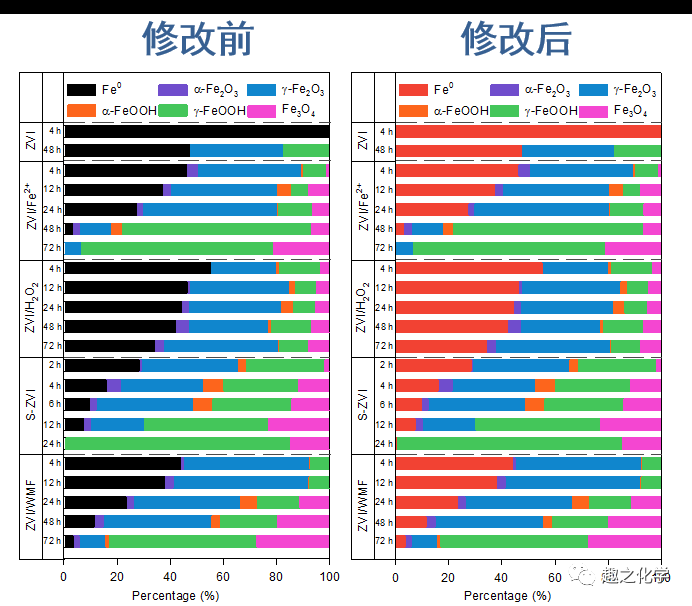

图19 左图大片的黑色不美观
科研绘图是一门将艺术和科学相结合的工作，既能用图片的艺术感来吸引读者，又能表达出其真实的科学性，帮助读者理解科研工作者所研究的内容。而在这个"看脸"的时代，作为论文的颜值担当——科研绘图的地位不可小觑，它是读者最为关注的部分。论文配图水平直接影响到论文质量，高水平论文的配图往往都是极其规范和美观的。今天的分享就到这里，希望能助各位发表高分文章一臂之力！
百替医学是国内首家专注于医学科研咨询及技术服务的公司，专门为临床医生提供科研问题解决方案。
Phone: 400-611-2850
E-mail:: service@100biotech.com
或 在线留言 给我们
服务热线
400-611-2850
服务和特性
价格和优惠
扫微信咨询我们
科研干货 | SCI论文中插图的规范表达，避免踩雷！
发布时间：2020-04-09 11:42 文章来源：未知 作者：百替生物
实验数据是科研文章中十分重要的部分，是文章观点最直接的证明，也是审稿人和读者最关注的部分。规范、美观的实验数据表达会让人眼前一亮，很好地完成说明文章观点的任务。本文将主要针对实验数据的绘图，阐述这类论文插图表达的规范性。
插图的组成
科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。数据图的主要构成部分由图1表示：
图1 数据图的基本构成
以上部分是数据图的必要组成部分，它们往往都是不可或缺的。
除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。
插图的清晰度与尺寸
不同期刊对论文插图的要求不同，但是基本的要求往往是一致的，即要求图的清晰度足够。作者在投稿前应仔细对照期刊的Guides for authors，对于不符合期刊要求的图应作出相应的修改。
此外，插入论文的图应保持纵横比，防止对图片进行横向拉伸和纵向拉伸，从而导致图形失真，如图2所示。
图2 横向拉伸导致图形失真
对于摘要图（Graphic abstract）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。但是为了插图的阅读性，以及为了版面的利用率，作者需要特别注意图的尺寸问题。
关于插图的尺寸问题，其实就是掌握好三者的比例：图框、图线、文字。三者的比例需要适中，如果比例不协调就会造成图片的不规范和不美观。
图3 图框的尺寸过大
如上图3所示，因为图框选择得过大，所以导致图中的文字和图线都显得较小，导致阅读不便和版面的浪费。
图4 误差棒超过图框
如上图4所示，由于尺寸选择的不合理，导致图线的误差棒超过了图框。
图线
数据图线是论文插图最核心的部分，是对数据的直接表达。关于论文图线绘制的规范性，主要有以下需要注意的地方。

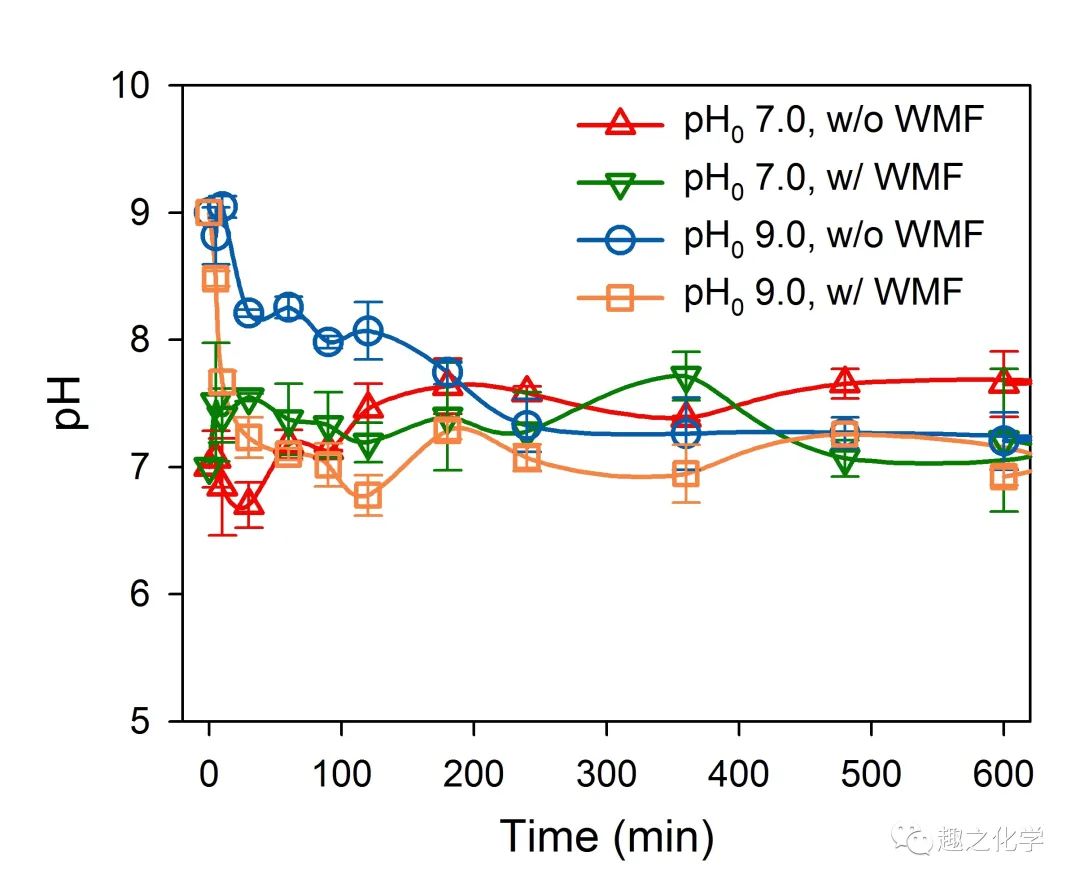

对于点线图来说，各个数据点之间的连接需要使用直线，在不少论文中对于数据点的连接采用的是平滑曲线，如图5所示。平滑曲线过度预测了数据的走向规律，提供了超出实测数据的信息，应避免使用。
图5 用平滑曲线连接数据点
根据经验，对插图内数据点的直接连接使用折线和虚线或者点划线线型，对插图内的数据点进行拟合使用平滑曲线和实线线型，是比较合理和规范的作图习惯，如图6所示。
图6 折线连接数据点、平滑曲线拟合数据
此外，在图线绘制过程中，要充分考虑区分各条图线，尤其需要考虑在黑白打印的情况下，依旧可以清晰区分各条图线。所以各条图线需要采用不同的图例。

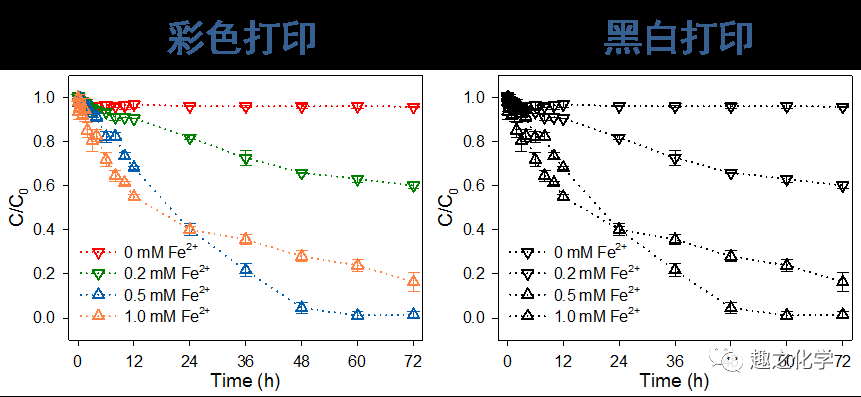

图7 彩色打印和黑白打印的区别
如图7所示，在彩图中可以较好地区分各条图线，但是当将此图黑白打印时，由于采用了相同的图例，就无法有效区分图中的各条图线了。
坐标轴
坐标轴是论文插图的尺度标注，是论文插图不可或缺的基本组成部分。关于论文插图坐标轴的规范性，常见的问题如下所述。
首先，坐标轴的范围选择要合理，需要充分表达数据却不冗余。
图8 横坐标轴范围过大
如图8所示，由于横坐标轴的范围选择过大，导致数据的有效信息辨识不清。其实这张插图的数据，0-24小时是关键信息，需要充分地进行表达，而36小时以后的数据是不必要的，所以横坐标的范围选取在0-36小时即可。
另外，需要善于运用对坐标轴进行“打断”的技巧。
图9 常规坐标轴和打断坐标轴
如图9所示，左图选取的纵坐标轴是常规坐标轴，由于condition 1条件下的数据值和其他三个相差太大，导致condition 2-4条件下的数据值比较不清楚，数据没有清晰和有效地表达。而右图中对纵坐标值进行了打断，这样可以充分地表达数据，也清晰地比较了condition 2-4条件下的数据值。
图中文字和图名
关于论文插图中的文字，除了上述的尺寸不宜过大或过小外，还需要特别注意一些细节问题，如上下标、斜体、勿遮挡图线等。
图10 论文插图中文字的不规范
如图10所示，纵坐标C/C0的大小写和下标没有注意，错误地写成了c/c0；横坐标Time和(h)之间缺少了空格；图例中的Fe2+的上标明显偏大，可能是字体调整过程中出现的失误；另外，图例所放置的位置遮挡了部分图线。
规范的论文插图应该做到字体的统一，切忌同一张图内使用多种不同字体，如图11所示。
图11 图内各种字体不统一
另外，图名也是论文插图的重要组成部分，需要注意的是，在论文图名中最好标上重要的反应条件，这样便于读者在阅读时内能尽快理解图的内容。
排布与对齐
当一个插图由多张小图组成时，各个小图排布是一个值得关注的点。
小图之间的间距不宜过大，且如果各个小图的横坐标或者纵坐标是一致的话，可以省去。
图12 小图间距过大
另外，一般期刊的为双栏排版，因此在排布小图时应事先想好该图是占单栏还是占双栏。具体而言，单栏排布的图不宜过宽，有多个小图时可以竖排；双栏排布的图应考虑好每行的小图数量。如有3个小图的情况下，一列单栏排布或一行双栏排布都是可以接受的，但排成图7所示的形式，既占了双栏的版面，又留了很多空白，不是最优的选择。
图13 小图排布不合理
当一张论文插图由多张小图组成时，应注意对齐。首先，各个小图应该保持对齐，间距一致；另外，各个小图的编号、横坐标、纵坐标等应该保持对齐，图例也应尽量保持对齐。图14和图15展示了两个反例
图14 小图、编号、图例未对齐
图15 各小图未对齐、横向间距和纵向间距不一致
美观
最后就是作图的美观问题了，这个方面仁者见仁智者见智，没有统一的标准，毕竟关于美的评价，每个人心中都有不一样的标尺。
还是有一些基本的普适标准需要注意一下：
图片颜色的搭配不宜过亮或者过暗。

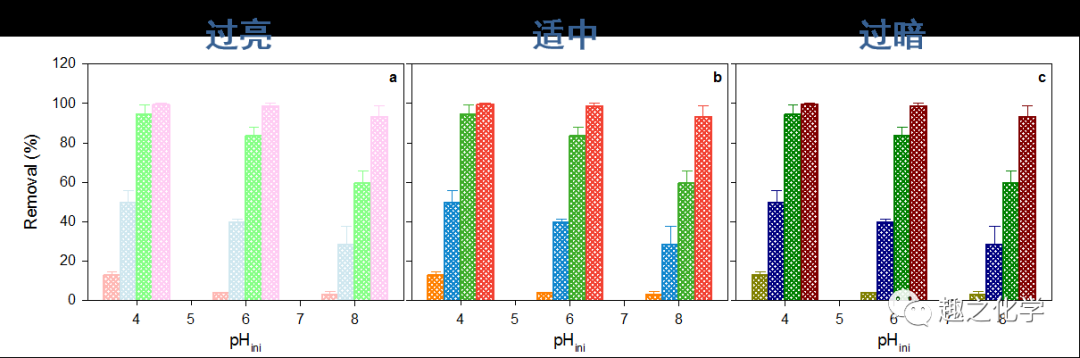

图16 图片颜色的搭配
